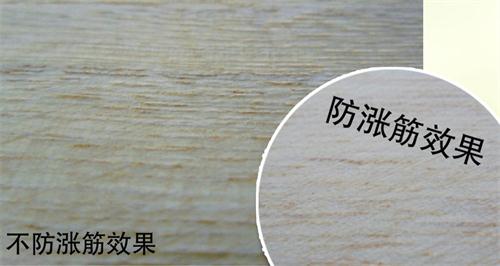

在涂装水性木器漆的时候，漆膜的水分会从木材的表面渗透进去，从而破坏木材原有的水分平衡，使得木材表面的导管和一些木刺鼓胀起来，破坏木材表面原来的平整，出现涨筋现象。今天我们从多个方面讨论，寻求解决和改善木材涨筋问题的方法。

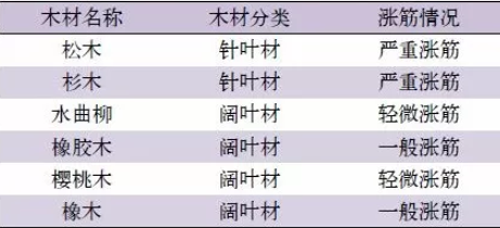

不同的木材，由于生长的自然环境不同，木材材质的致密度不同，木材的含水率也不一样，涨筋的严重情况有很大的差别。下图是常见几种木材的涨筋情况。

从图中不难看出，像松木这样的软木，涨筋比较严重；橡胶木这样的热带阔叶材，导管深，含水率高，涨筋情况也比较严重；水曲柳等浅导管的实木硬木木材，涨筋情况较轻微。把现有的木材粗略地分成软木(松木、杉木)和硬木(除松木、杉木等较软木材以外的所有中等硬度及较高硬度木材)两种，针对不同的木材材质，可以采用两种不同的思路。

软木木材涨筋的机理分析及防涨筋思路

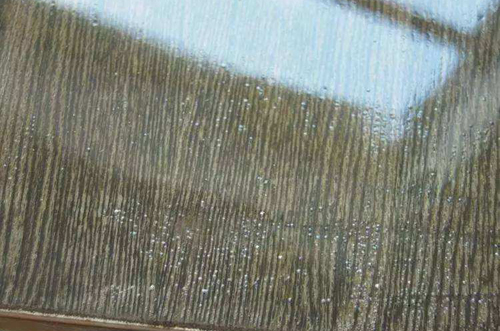

松木、杉木等软木木材的材质较软，木质较为疏松，软木的涨筋就是木材吸湿时，木材从接触的底漆中吸收水分，使细胞壁内非结晶区的相邻纤丝间、微纤丝间和微晶间水层变薄(或消失)而靠拢或变厚而伸展，从而导致细胞壁乃至整个木材尺寸和体积发生变化，是木材的湿涨现象。

针对软木木材，由于软木涨筋时容易导致木材鼓胀变形，很难通过后续工艺改善修复，所以应在喷涂第一道底漆时尽量避免木材涨筋情况的发生。可采用提高底漆黏度，底漆中尽量少加水或者不加水；底漆树脂选择快干却渗透力较差、Tg较高的树脂。尽量减轻第一道底漆对木材的涨筋影响。

硬木木材涨筋的机理分析及防涨筋思路

硬木木材的质地较软木细致坚硬，木材的湿涨现象不太明显，喷涂水性木器涂料时一般遇到的涨筋现象较少，主要解决木材的涨毛刺问题。针对硬木材，建议先喷一道封固底漆（目前市场上有各种叫法，有的叫胶固底漆）。渗入底材迅速与木质纤维结合，让打磨后伏倒的粗质纤维或木筋像针一样涨起，通过打磨去除，然后做下一道工序。
